Les applications ciblées :

  • Ingénierie d’équipements industriels et médicaux
  • Aérospatiale
  • Industries et équipements de production
  • Applications médicales
  • Systèmes embarqués

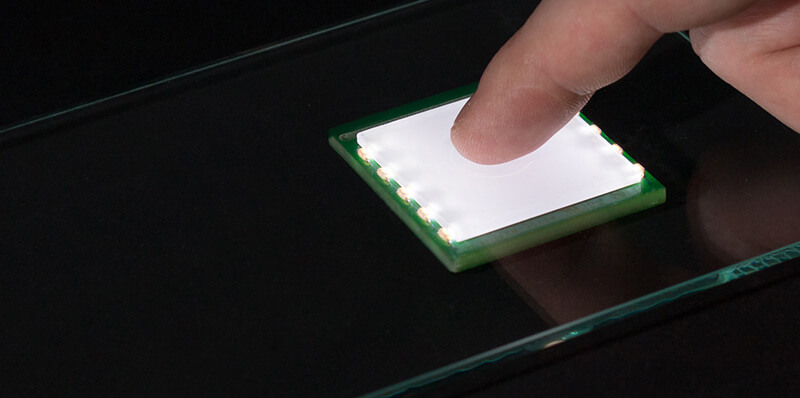

Réalisez facilement des faces avant tactiles lumineuses

Innovation 2021 / 2022

Les claviers et commutateurs capacitifs utilisent des capteurs individuels sensibles aux champs électriques, à la façon d’un condensateur. Ce champ peut pénétrer une grande variété de matériaux mais le plus couramment utilisé est le verre. Lorsqu’un doigt approche et touche la surface tactile de l’interrupteur, la capacité change et provoque ainsi le déclenchement d’un signal. Vous pouvez ainsi réaliser des belles IHM innovantes pouvant mixer des boutons standard et et des boutons capacitifs.

Contrairement aux systèmes à écran tactile, où les commandes sont affichées graphiquement via un moniteur, cette technologie implique une surface de contact délimitée et physiquement présente. Une électronique sophistiquée est placée sous chaque interrupteur qui est de fait complètement autonome.

Avantages des interrupteurs capacitifs :

Placés derrière un verre, ils permettent la réalisation de claviers étanches et décontaminables
La frappe est très agréable
Les possibilités de conceptions sont presque illimitées
Aucune usure

Spécifications techniques :

  • Dimensions extérieures : 40mm x 40mm
  • Conception : circuit imprimé époxy et verre
  • Face avant : plastique avec anneau lumineux
  • Type de montage : par l’arrière d’une face verre ou plastique sérigraphiée
  • Couleurs de rétroéclairage : blanc par défaut
  • Type d’éclairage : LEDs
  • Fonction de commutation : contact normalement ouvert

Télécharger la fiche produit en cliquant ici.

Schéma équivalent :

Interrupteur tactile – Schéma équivalent
GETT PROJECTS pour vous accompagner dans le développement de vos IHM spécifiques
